在以高压、高频开关为典型特征的功率电子系统中，电磁干扰（EMI）与噪声从来不是“附带问题”，而是直接影响系统稳定性与安全性的核心变量——无论是在逆变器、电机驱动，还是在高性能电源与储能系统中，功率器件在快速导通与关断过程中所产生的高dv/dt与di/dt，都有可能通过寄生电容、杂散电感与地回路耦合路径，将强烈的共模瞬态干扰传导至低压控制域。




而数字隔离器作为一种基于CMOS工艺制造的高性能电气隔离芯片，不仅能切断不同电源域之间的直接电气联系，从根源上阻断干扰传导路径，还能精准、高速地传输来自低压控制侧的数字信号，同时兼具体积小、传输速度快、功耗低、可靠性高和抗干扰能力强等优势，高度契合各类高、低压混合和强、弱电共存系统的高效运行需求。


高CMTI、高耐压，数字隔离器如何守护高、低压混合系统的安全通信？

CMTI（共模瞬态抗扰度）是衡量数字隔离器在高压、高频干扰环境下能否可靠工作的核心指标，深度影响着系统的安全性与稳定性。主流容耦路线的数字隔离器采用OOK调制技术，通过电容电场来传输数字信号，还采用了先进的电路技术，可最大限度地提高CMTI性能并最大限度地减少由于高频载波和IO缓冲器切换引起的辐射，从而为系统提供了一层“抗扰屏障”，使其能够在高压、高频干扰环境中稳定运行。

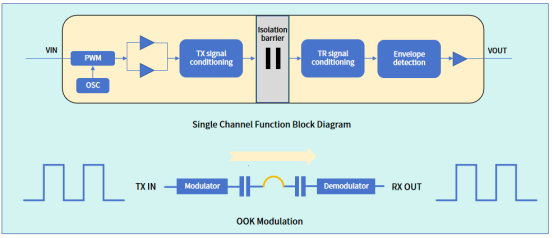

数字隔离器中的信号传输示意图（主流容耦路线）

与抗干扰性能同样重要的，是数字隔离器的隔离电压能力；在各类工业控制、汽车电子与能源设备中，不同电源域之间往往存在较高电位差，这要求数字隔离器不仅能承受持续工作电压，还需具备应对瞬态过压和浪涌冲击的能力。


在实际应用中，数字隔离器（主流容耦路线）多采用高质量SiO₂绝缘介质，并结合封装结构以提升芯片耐压能力、降低芯片击穿风险，为系统层面提供更高的安全裕量，从而满足严苛的工业与车规应用需求。


多通道通用数字隔离器，更高效、可靠的电气隔离方案

当前，在各行各业不断追逐智能化、数字化的行业背景下，单通道数字隔离器已难以满足现代高集成度系统对于成本、空间与性能的多重需求，而多通道数字隔离器通过在单芯片内集成多路隔离通道，不仅能有效减少外围器件数量、优化布局布线，还能显著降低通道之间的时序偏差，提高多路信号传输的一致性，从而在驱动控制、接口隔离等场景中展现出更高的系统可靠性。

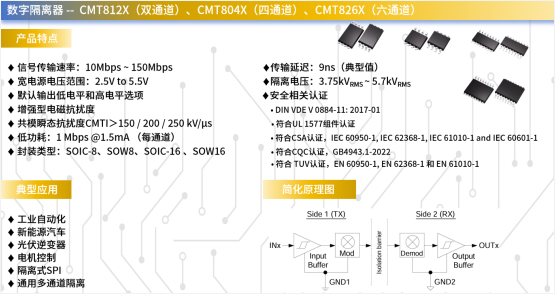

例如，由华普微自主研发的CMT812X、CMT804X、CMT826X就是一系列采用多通道设计的通用数字隔离器，可灵活适配2/4/6通道的不同拓扑结构需求。


其采用二氧化硅（SiO2）绝缘栅，不仅支持高达3.75Vrms（窄体封装）/5kVrms（宽体封装）隔离电压、8kV浪涌能力以及40年以上的可靠运行，还可显著增强器件电磁兼容性（EMC），有效满足系统级ESD、EFT、浪涌和辐射方面的合规要求。


同时，这些通用数字隔离器还具备VDE、UL、CSA、CQC、TUV等多项认证资质，支持高达150/200/250kV/μs的瞬态共模抑制值、10/150Mbps的传输速率与SOP8、SOW8、SOP16、SOW16等多种封装类型，可稳定应对工业现场、车载环境与户外能源设备的极端温度变化，长期运行不失稳、不误触发。


此外，这些通用数字隔离器的典型传播延迟低至9ns，在高频开关场景下仍能保持精准时序，可有效避免信号畸变而引发的控制逻辑异常。

来源：华普微官网
